Изолон ППЭ и ППЭ-Л

ИЗОЛОН ППЭ и НПЭ (аналог этафома ПСК) Изолон, в зависимости от технологии производства, бывает "сшитым" и "несшитым". Несшитый изолон относится к вспененным полиэтиленам, имеющим несвязанную молекулярную структуру (т.е. молекулы полимера не связаны между собой химическими связями). При получении несшитого изолона структура полиэтилена не меняется, а при производстве сшитого - модифицируется. В результате сшивки образуется, так называемая, поперечно-связанная, или сетчатая молекулярная модель. Сшитые пенополиэтилены качественно отличаются от несшитых, обладая лучшими характеристиками. За счет сшивки молекул увеличиваются такие важнейшие параметры изолона, как теплостойкость (рабочий температурный интервал сшитого изолона, как правило, на 20 - 30°С выше несшитого), стойкость к органическим растворителям, масло-, нефте-, бензостойкость, большая стойкость к ультрафиолету и атмосферостойкость, а значит более длительный срок службы самого материала.

Марки изолона

В зависимости от технологии производства и используемого сырья различают следующие марки Изолона:

Изолон марки ППЭ - физически сшитый пенополиэтилен. Благодаря радиационной сшивке, молекулярная структура материала с маркировкой ППЭ приобретает поперечно-связанную, или сетчатую модель, что существенно повышает долговечность и сопротивляемость материала механическим и температурным воздействиям. Диапазон плотностей - 25...200 кг/м3. Рабочий температурный интервал - 60°С...+100°С.

Изолон марки ППЭ НР - физически сшитый пенополиэтилен, вспененный на горизонтальной печи, шириной до 2 м. Диапазон плотностей - 25...200 кг/м3. Рабочий температурный интервал - 60°С...+100°С.

Изолон марки ППЭ НХ - химически сшитый пенополиэтилен, вспененный на горизонтальной печи, шириной до 2 м. Диапазон плотностей - 25...200 кг/м3. Рабочий температурный интервал - 60°С...+100°С.

Изолон марки ПСЭВ - физически сшитый пеносэвилен. В сравнении с Изолоном ППЭ пеносэвилен имеет улучшенные физико-механические свойства, в частности низкую остаточную деформацию, в т.ч. и при циклическом сжатии. Диапазон плотностей - 33...200 кг/м3. Рабочий температурный интервал - 80°С...+80°С.

Изолон марки НПЭ - вспененный (газонаполненный) полиэтилен с несшитой молекулярной структурой. Данный материал обладает наилучшим сочетанием цены/качества. Диапазон плотностей - 19...35 кг/м3. Рабочий температурный интервал - 80°С...+80°С."

Изолон производится в соответствии с ТУ 2244-017-00203476-98 (марка ППЭ) и ТУ 2244-020-00203476-2000 (марка НПЭ) и имеет следующие сертификаты:

Сертификат пожарной безопасности
Сертификат соответствия стандартам РФ
Гигиенический сертификат
Сертификат о типовом одобрении Российского Морского Регистра Судоходства

Производство Изолона имеет систему качества, соответствующую международному стандарту ISO 9002, что подтверждено сертификатом, выданным сертификационным органом Bureau Veritas Quality International, Великобритания.

Применение марок Изолона*
Описание	Марка Изолона
Эффективный теплоизолирующий слой из изолона между несущей частью стены и внутренней декоративной отделкой, между лицевыми сторонами стеновых перегородок	ППЭ 3004 - 3050 НПЭ 04 - 20
Упругая ударозвукоизолирующая прослойки между основанием пола и стяжкой в конструкции плавающего пола	ППЭ 3004 - 3008
Упругая ударозвукоизолирующая подложка между стяжкой и покрытием пола (паркет, доска-ламинат)	ППЭ 3002, НПЭ 02
Тепло- и пароизоляционный слой основания пола, устраиваемый над подвальными/подпольными помещениями	ППЭ-Л 3008-3010, НПЭ 10
Теплоизоляционный (и одновременно теплоотражающий в случае применения изолона с фольгой или металлизированной ПЭТ-пленкой) слой под нагревающими элементами в конструкции активного теплого пола	ППЭ 3004 с металлизированной ПЭТ-пленкой
Ударопоглощающая подстилка для искусственного дерна.	ППЭ-Л 3008-3010
Профиль из изолона, используемый к качестве уплотнителя при укладке кровли с черепицей или другой рифленой поверхностью для теплоизоляции, защиты от проникновения пыли, предупреждения конденсации влаги и снижения шума.	ППЭ-Л 3030
Маты из изолона, используемые для компенсации линейных удлинений труб при подземной укладке трубопроводов горячего и холодного водоснабжения бесканальным методом	ППЭ-Л 3015-3045
Теплоизоляция тоннелей, изоляция от проникновения подземных вод с последующем образованием ледяных прослоек.	ППЭ-Л 3010 - 3020
Листы, предупреждающие потерю тепла при гидратации во время кладки бетона при низких температурах.	ППЭ-Л 3008 - 3010
Полосы изолона для теплоизоляции (отражающей изоляции) труб горячего (до 100°С) и холодного водоснабжения.	ППЭ 3004 - 3010, НПЭ 05 - 10, в т.ч. с металлизированной ПЭТ-пленкой
Тепло- и звукоизоляция кондиционерных установок (адгезивная или механическая фиксация).	ППЭ-Л 3004 - 3010, НПЭ 05 - 10, в т.ч. с металлизированной ПЭТ-пленкой
Уплотнение стыков сборных элементов зданий и конструкций.	НПЭ 03 - 08, ППЭ 3003 - 3005
Мембрана скольжения - полоса из изолона в качестве перегородки между легковесными бетонными конструкциями.	ППЭ 3005, НПЭ 08

Физико-технические показатели изолона

Характеристики изолона
Наименования показателя	Ед. изм.	Изолон ППЭ	Изолон НПЭ
Кажущаяся плотность	кг/м ³	25-38 (для строительных марок)	19-35
Удельная теплоемкость	кДж/кг°С	1,8	1,95-2,0
Расчетное массовое отношение влаги в материале: при условиях эксплуатации А при условиях эксплуатации Б	%	2,0 10,0	2,0 5,0
Расчетный коэффициент теплопроводности: при условиях эксплуатации А при условиях эксплуатации Б	Вт/м °С	0,036 0,037	0,048 0,049
Расчетный коэффициент теплоусвоения (при периоде 24 ч) при условиях эксплуатации А при условиях эксплуатации Б	Вт/(м ² °С)	0,39 0,43	0.44 0.49
Паропроницаемость:при условиях эксплуатации А и Б	мг/(м.ч.Па)	0,001	0.001
Разрушающее напряжение при растяжении, не менее: - продольное направление - поперечное направление	МПа	0,33 0,21	0.30 0.30
Сопротивление сжатию при 10% деформации	МПа	0,02	-
Сопротивление сжатию при 25% деформации	МПа	0,025	0.015
Водопоглощение (96 часов)	% объемный	менее 1	менее 1
Усадка при нагреве - продольное направление - поперечное направление	%	(70°С, 22 ч) 1,45 0,75	(80°С, 24 ч) 1,7 0,8
Динамический модуль упругости при нагрузках: 2000 Н/м ² 5000 Н/м ²	МПа	не более 0,23 0,70	0,22 0,60
Относительное сжатие при нагрузках: 2000 Н/м ² 5000 Н/м ²	%	0,05 0,1	0,05 0,08
Коэффициент звукопоглощения при толщине 10 мм: частота 250 Гц частота 500 Гц частота 1000 Гц частота 4000 Гц частота 6000 Гц	%	7 15 24 50 60	-
Индекс снижения приведенного ударного шума, не менее	Дб	18	18

Категории огнестойкости Изолона ППЭ
Параметры	без добавки замедлителя горения			с добавкой замедлителя горения
толщина, мм	2-5	6-10	12-20	2-5	10-20
группа горючести по ГОСТ 30244	Г2	Г2	Г4	Г1	Г2
группа воспламеняемости по ГОСТ 30402	В2	В3	В3	В1	В2
группа по дымообразующей способности по ГОСТ 12.1.044	Д3	Д3	Д3	Д3	Д3

Категории огнестойкости Изолона НПЭ
Параметры	без добавки замедлителя горения		с добавкой замедлителя горения
толщина, мм	1-15	20-50	1-15	20-50
группа горючести ГОСТ 30244	Г2	Г4	Г2	Г2
группа воспламеняемости ГОСТ 30402	В2	В2	В2	В2
группа по дымообразующей способности ГОСТ 12.1.044	Д3	Д3	Д3	Д3

Изолон является одним из самых эффективных теплоизоляторов и позволяет значительно уменьшить массу конструкций и сэкономить полезную площадь. Для сравнения, 1 см изолона заменяет:

1,2 см пенополистирола;
1,5 см минеральной ваты;
15 см кирпичной кладки;
4,5 см дерева (ель, сосна).

Некоторые идеи применения Изолона*
Область применения	Описание / функция
Листы для отверждения бетона	Листы, предупреждающие потерю тепла при гидратации во время кладки бетона при низких температурах
Шумо- и теплоизоляция полов (флотирующие/ плавающие полы)	Листы изолона (иногда с тисненой поверхностью) используются в качестве акустических перегородок между бетонными блоками и полом.
Подложка под паркет, доску-ламинат и различные напольные покрытия	Листы изолона (иногда сложные, с тисненой поверхностью) для тепло- и звукоизоляции и как барьер при подъеме водяного пара.
Подполовая изоляция	Листы изолона для ударозвуковой изоляции полов, мягкие и эластичные подстилки под паркет, линолеум, ковровые покрытия или другие типы пола.
Подстилка под искусственный дерн	Листы изолона как подстилки для искусственного дерна.
Фундаменты строений (разделяющие перегородки)	Листы и настилы из изолона используются для разделения смежных стенок, подвергаемых вибрации и движению.
Трубоизоляция	Полосы изолона для теплоизоляции труб горячего и холодного водоснабжения.
Изоляция вентиляционных труб	Листы или настилы из изолона для тепловой и звуковой изоляции кондиционерных установок (адгезивная или механическая фиксация / крепление).
Стыки бетонных тротуаров	Листы или настилы между бетонными блоками для снижения нагрузки и предупреждения образования трещин.
"Плавающие" ступеньки лестницы	Листы для ударозвуковой изоляции от пола и боковых стен.
Уплотняющие ленты	Уплотнение стыков сборных элементов зданий и конструкций. Первичное уплотнение для расширяющихся соединений или несвязывающая подложка для уплотнителей от поступления холодного воздуха.
Мембрана скольжения	Полоса из изолона в качестве перегородки между бетонными конструкциями легкого веса.
Мембранная защита	Листы из изолона в качестве механической защиты для уплотняющих мембран.
Пороговые уплотнения, перегородки стен	Ленты в качестве уплотнения против воды и воздуха между фундаментом, перегородками стен и пороговой плитой.
Изоляция ребристой крыши	Лист изолона, наклеенный или напластованный на ребристую металлическую крышу для теплоизоляции, предупреждения конденсации влаги и снижения шума.
Лента для утепления окон	Лента из изолона с адгезивным слоем в качестве уплотняющего соединения между стеклом и рамой.
Теплоизоляция стен	Листы изолона для теплоизоляции и покрытия стен коттеджей, дачных домиков, гаражей, кессонов и т.д.
Теплоотражающие экраны	Для снижения тепловых потерь листы изолона с металлизированной полимерной пленкой крепятся к поверхности зарадиаторного участка наружной стены.

Теплоотражающий экран (Изолон + металлизированная полимерная пленка)

Как показывают исследования, потери тепла через зарадиаторный участок наружной стены значительно превосходят потери тепла через соседние участки стены. Наиболее эффективным средством для снижения тепловых потерь является крепление к поверхности зарадиаторного участка теплоотражающего экрана.

Комбинированный материал изделия обладает двойным эффектом сбережения тепла от радиаторов центрального отопления:

теплоотражающий эффект - полимерная металлизированная пленка отражает до 90% теплового излучения радиаторов, тепловых приборов и т.д., падающего на поверхность экрана;

теплоизоляционный эффект -за счет низкого коэффициента теплопроводности изолона, теплопроводность составляет 0.034 Вт/м*К.

Предельный температурный интервал эксплуатации теплоотражающего экрана: от -60 до +100 градусов по Цельсию. При эксплуатации экран не выделяет вредных веществ.

Отрасли применения изолона

Применение изолона в машиностроении

Изолон гигиенически и микробиологически безопасен, стоек к циклическому изменению температур (от -60°С до +100° С) и водонепроницаем. Это прекрасная тепло и шумоизоляция. Именно благодаря этим свойствам, изолон находит применение в машиностроении.

Тепло и шумо-изоляция холодильников, изотермических шкафов, кондиционеров;
основа для скотчей с двусторонним липким слоем; монтажные и уплотнительные ленты;
виброизоляционные и уплотняющие элементы;
теплоотражающие экраны и пр.

Применение изолона на ж/д транспорте

Изолон применяется для тепло- и шумоизоляции железнодорожных вагонов.

Применение изолона в нефтяной промышленности

плавающие заградительные бонны для сбора нефтепродуктов (боковые заграждения);
уплотнительные прокладки и теплоизоляция в резервуарах нефтехранилищ.

Применение изолона в производстве игрушек

Разноцветные листы изолона - отличный материал для изготовления своими руками развивающих игрушек для детей. Вы сами вместе с Вашим ребенком можете вырезать любые мозаичные формы, пазлы, фигурки любимых персонажей, елочные игрушки и украшения. В отличие от бумаги и других материалов для аппликации, изолон не рвется и не мнется, его легко склеить, он режется даже маникюрными ножницами. Кроме того, изолон не тонет в воде, и поэтому из него Вы запросто сможете изготовить замечательные игрушки для купания, плавательные доски, спасжилеты для самых маленьких. Дети очень любят держать в руках этот очень приятный на ощупь, теплый и мягкий материал.

Применение изолона в кожгалантерейной промышленности

Примеры использования изолона в кожгалантерейной промышленности:

прокладочные материалы различной толщины и плотности в сумках, рюкзаках и пр.;
формованные жесткие каркасы сумок, чемоданов, папок;
утепление чехлов для гитар.

Данный перечень является далеко не полным и служит лишь базой для новых идей.

Применение изолона в медицине

Примеры использования изолона в медицине:

Ортопедические изделия: вкладыши в корсеты, головодержатели и пр.;
Стельки в специальную обувь, эластичные элементы для обуви (супинаторы, задники, мягкий кант и пр.);
Антидеформационные вкладыши в носочную часть обуви при упаковке.
Упаковка медицинской техники, приборов и посуды.

Данный перечень является далеко не полным и служит лишь базой для новых идей.

Применение изолона в морском и речном транспорте

Благодаря своим свойствам, изолон находит применение в морском и речном транспорте: жилеты спасательные, жилеты страховочные, плавающие заградительные бонны.

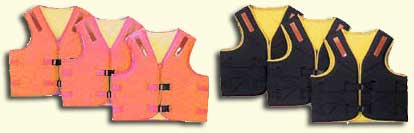

Жилеты спасательные для речников (ЖСР) и жилеты страховочные рабочие (ЖСТ) предназначены для поддержания на плаву пассажиров и членов команд судов в аварийных ситуациях.

Жилеты удовлетворяют требованиям Правил российского речного регистра. Жилеты могут эксплуатироваться при температуре:

Воздуха от - 30ºС до + 50ºС;
Воды от 0ºС до 30ºС.

Жилеты изготавливаются из капроновой ткани оранжевого цвета. Набивка - изолон.

Применение изолона в обувной промышленности

Одним из наиболее важных существующих и потенциальных потребителей изолона является обувная промышленность. Производители обуви совместно со своими потребителями предъявляют высокие требования не только к эксплуатационным характеристикам, но и к эффективным по стоимости решениям, повышенному комфорту при носке, легкому весу и эстетичности, что требует применения специальных материалов. Изолон относится к таким материалам и используется в производстве обуви. Благодаря своей структуре, изолон обеспечивает оптимальное сочетание физико-механических, химических и производственных (технологических) свойств, являясь идеальной заменой для таких материалов, как ППУ, латексная пена и пр.

Основные свойства изолона, используемые в обуви, в том числе и специальной:

низкая плотность (легкий вес) при высоких физико-механических показателях;
высокие теплоизоляционные свойства;
отличные амортизирующие свойства;
нетоксичность (не оказывает вредного влияния на кожу);
простота применения (высокая технологичность при изготовлении);
широкий выбор толщин и плотностей материала;
стойкость химическая и к старению;
отличная способность к термоформованию, дублированию тканями и другими материалами;
возможность перфорации для улучшения кожного дыхания и комфорта;
механическая стабильность.

Сочетание двух или более основных функций делает изолон идеальным выбором в обувной промышленности и ортопедии, а также идеальной заменой для более традиционных типов пен и материалов. Рекомендуемые марки Изолона: ППЭ и ПСЭВ.

Компоненты из Изолона, применяемые в обувной промышленности: стельки, эластичные элементы для обуви (супинаторы, задники, мягкий кант и прочее), антидеформационные вкладыши в носочную часть обуви.

Изолоновая стелька:

абсорбирует запахи и сохраняет чувство чистоты и свежести;
снижает болевые ощущения при натоптышах, сухих мозолях, пяточных шпорах, диабетической стопе;
улучшает кровообращение стоп, благодаря своей эластичности;
является отличным теплоизолятором, сохраняющим тепло стоп при низких температурах;
влаго- и износоустойчива;
проста в санитарно-гигиенической обработке;
экологически безопасна.

Обшивка и вкладыши:

лёгкие и мягкие создают повышенный комфорт и эстетичность;
разнообразие толщин и плотностей даёт обширные возможности изготовления.

Применение изолона в пищевой промышленности

Примеры использования изолона в пищевой промышленности:

для вино-водочных пробок под закатку - Изолон ППЭ 0301.
Прокладка для вино-водочных пробок под винтовую крышку - Изолон ППЭ 0302.

Применение изолона. Спорт и отдых

Широкое применение находит изолон в товарах для спорта, отдыха и туризма. Яркие, лёгкие, прочные они прекрасно могут быть использованы в спортивных залах, в туристических походах и любом виде отдыха: на реке, спортивных мероприятиях, пикнике и т.д.

туристские и хозяйственные коврики различных размеров, цветов и модификаций;
маты для занятий борьбой;
боксерские мешки (смягчающий слой изолона под оболочкой);
боксерские лапы, макивары, настенные подушки;
защитные щитки и шлемы для подвижных видов спорта (хоккей, скейборд и др.);
перчатки боксерские, тренировочные, снарядные, спарринговые;
шлемы боксерские и тренировочные;
шлемы велосипедные;
ринги боксерские;
индивидуальное защитное снаряжение: жилеты защитные, жилеты и щитки на голень для таэквондо;
татами;
пояса штангистов;
рюкзаки, сумки спортивные, сумки для мячей;
миниковрики для сидения;
плавательные доски.

Применение изолона. Упаковка

В условиях рыночной экономики и растущей конкуренции применение изолона в качестве упаковки - это возможность привлечь внимание к своему товару его современным дизайном и сохранить при хранении и транспортировке.

За рубежом вспененные материалы давно и прочно обосновались на рынке упаковки. Прокладки из пенополиэтилена можно встретить практически в любой импортной упаковке, например, телевизора, набора офисной мебели или посуды. Так, в Южной Корее при производстве 400 тонн пенополиэтилена в месяц, более половины всего объема используется именно в этой области, что приблизительно составляет более трех миллионов квадратных метров. В России же этот недорогой, качественный и эстетичный материал не имеет широкого распространения. Многие производители просто незнакомы с Изолоном НПЭ, по старинке пользуясь неприглядным малоэффективным картоном или грубой бурой бумагой. В результате страдает внешний вид, а зачастую и целостность продукции. Ведь фактически любой товар, прежде чем он дойдет до покупателя, переносит несколько перегрузок на складах посредников и при длительных перевозках его по стране. А "бледная" упаковка российских товаров сказывается на их конкурентоспособности с зачастую не лучшими, но более внешне привлекательно и более качественно упакованными импортными аналогами.

Хорошо использовать в качестве упаковки изолон НПЭ.

НПЭ имеет прекрасную упругость и эластичность. Его плотность-25±5 кг/м3.
НПЭ не подвергается коррозии, абразивному износу, не образовывает царапин.
НПЭ практически не впитывает влагу (менее 1% от объема) благодаря закрытоячеистой структуре. Правильно упакованным товарам или материалам не страшны дожди и сырые склады.
НПЭ микробиологически и химически стоек. Значит, плесень или пролитый ацетон не испортят товарного вида ваших товаров.
Это гигиенически и экологически безопасный материал, что подтверждено соответствующим сертификатом министерства здравоохранения Российской Федерации.
НПЭ является отличной теплоизоляцией. Его теплопроводность-0,038 Вт/мК. Следовательно, упакованному в него товару, например - фруктам, не страшны морозы.
Это долговечный и относительно прочный материал.
НПЭ легко поддается обработке. Он режется, штампуется, сваривается при tº 100 - 120ºС, дублируется с другими материалами.
НПЭ производится в широком ассортименте толщин, благодаря этому практически любой производитель может подобрать нужный материал для упаковки своей продукции.

Где его можно применить упаковку из изолона:

В качестве защитной упаковки бытовой и аудио/видеотехники: компьютеров, телевизоров, магнитол, электрочайников и т.д.;
Как амортизирующую упаковку для транспортировки медицинских проборов и лекарственных препаратов;
Как упаковочный теплоизоляционный материал при отправлении различных грузов, в том числе и продуктов, в зимний период или в районы крайнего Севера;
В качестве внутренней прокладки контейнеров и смягчающих подушек в их углах;
Как защитный и амортизирующий материал для упаковки изделий из стекла, керамики, зеркал, фаянса, для пищевых продуктов: вино-водочных изделий, овощей, фруктов и т.д.;
Для антидеформационных вкладышей при упаковке обуви;
При упаковке пачек листовых древесных материалов (фанерованных, ламинированных, полированных мебельных деталей, наборных деревянных щитов и т.д.) - в качестве прокладочных листов для защиты от царапин и сколов;
Как защитный упаковочный кожух для мебели;

А так же множество других решений по упаковке.
